Работа с транзистором часть 1, ключ

В этой статье рассмотрим как рассчитать схему ключа на NPN транзисторе. Попробуем разобраться используя высимулятор LTspice XVII. И используя лишь некоторые основные знания о транзисторах.

Одним из простейших примеров использования транзистора, является соединение или размыкание цепи, то есть в качестве ключа. Попробуем разработать схему которая будет подключать или отключать нагрузку в 100 Ом к 10 В, при входном напряжении 5 В или 0 В соответственно.

Соберём схему в LTspice XVII для проверки, в качестве нагрузки используется R1, транзистор 2n2222, V1 источник напряжения в 10 В для нагрузки, источник V2 для контроля работы транзистора.

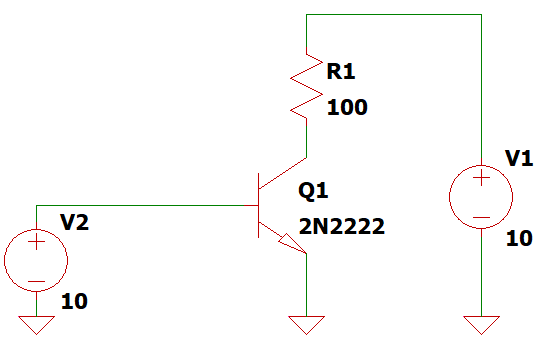

Рис. 1 транзистор как ключ
